MSR160 Datenlogger für schnelle analoge Messungen • Strom, Spannung u.v.m • über 1 Mrd. Messwerte Speicher

Bewertung:

80% of 100

Lieferzeit: 5-10 Arbeitstage

Stellen Sie sich Ihren gewünschten Datenlogger aus einer Vielzahl von Optionen individuell zusammen!

Artikelnummer

MSR160

Datenlogger für Strom, Spannung · 4 analoge Eingänge · Messrate bis zu 1000/s pro Kanal

Robuster Datenlogger mit analogen Eingängen zum Anschliessen herkömmlicher Sensoren mit analogen Ausgängen. Ideal für Strom- und Spannungsmessungen. Optional interne oder externe Temperatur-, Feuchte-, Luftdruck-, Lage- und Lichtsensoren, Steckplatz für microSD-Karte u.vm.

Springe zum Ende der Bildergalerie

Springe zum Anfang der Bildergalerie

MSR Konfigurator

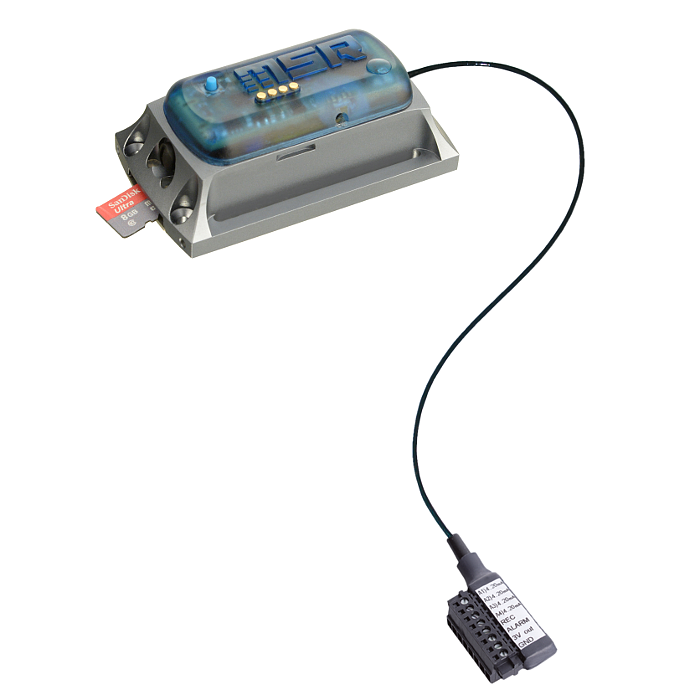

Mini-Datenlogger MSR160: 4 Analogeingänge und microSD-Karte

Vier Analogeingänge mit einer Messrate von bis zu 1000/s pro Kanal sowie die gigantische Speicherkapazität sind nebst dem kleinen Format die herausragenden Merkmale des Datenloggers MSR160. Die analogen Eingänge des robusten Mini-Loggers können zum Anschliessen herkömmlicher Sensoren mit analogen Ausgängen (z.B. CO2, Leitfähigkeit, PH etc.) verwendet werden. Zusätzlich wird eine geschaltete Speisung zur Verfügung gestellt.

Höchste Leistungsfähigkeit auf kleinstem Raum

Die Speicherkapazität des robusten Datenloggers beträgt über 2 000 000 Messwerte; mittels optional erhältlicher microSD-Karte können Sie mit dem MSR160 jedoch über eine Milliarde Messwerte aufzeichnen und speichern. Sämtliche Aufzeichnungen lassen sich via USB-Schnittstelle schnell auf einen PC oder Laptop übertragen. Die bedienerfreundliche Software zur Datenerfassung und –analyse erhalten Sie kostenlos dazu.

Die Basisausstattung des Datenlogger MSR160 enthält vier analoge Eingänge. Zusätzlich können Sie Ihren Logger mit bis zu vier verschiedenen Sensoren ausstatten lassen: wahlweise Temperatur, Feuchte, Druck und Lage. Bei Bedarf können Sie anstelle der internen Sensoren auch externe Sensoren (Temperatur, Feuchte oder Druck) anbringen lassen.

Mit ein paar wenigen Klicks können Sie sich hier Ihren gewünschten Datenlogger MSR160 zusammenstellen und uns Ihre Bestellung senden:

Basisausstattung und technische Daten zum MSR160
Wählen Sie die Eingangskonfiguration.
Wählen Sie die Sensoren.
Möchten Sie die Speicherkapazität Ihres MSR160 auf über 1 Mrd. Messwerte erhöhen?

1. Basisausstattung und technische Daten zum MSR160

Gehäuse

Technische Daten

Artikel-Nr.

Standard IP 60
PC, nicht vergossen

Analogeingänge:	4 analoge Eingänge mit frei wählbarer Eingangskonfiguration: 0…20 mA; 4…20 mA; 0…3,0 V; 0,5…4,5 V; 0…5,0 V; 1,0…6,0 V; 0…10,0 V; 0…12,0 V; 0…24,0 V; 0…36,0 V; 0…48,0 V; Auflösung: 12 Bit
Mess-/Speicherrate:	1000/s pro Kanal, bis alle 12h

Gehäuse:	eloxiertes Aluminium-Designgehäuse, PC
Abmessung & Gewicht:	39 x 23 x 72 mm, ca. 80 g
Farbe:	Blau, Anthrazit

Medium:	Luft, diverse Flüssigkeiten
Taster:	Tasterfunktion ist konfigurierbar
Speicherkapazität:	2 000 000 Messwerte, mit optionaler microSD-Karte erweiterbar auf über 1 Mrd. Messwerte

Spannungsversorgung:	Lithium-Polymer-Akku mit 900 mAh, aufladbar
Interface:	USB
PC-Software:	Setup-, Reader-, Viewer- und Onlinesoftware zur Datenerfassung und –auswertung (Windows 7/8/10)

160B7

Error

Wasserfest IP 67
PC, vergossen

160B8

Error

2. Wählen Sie die Eingangskonfiguration.

Analoge Eingänge	Eingänge	Eingangskonfiguration	Artikel-Nr.
Inkl. Alarm-Ausgang und Eingang zum Starten und Stoppen der Datenaufzeichnung	4 analoge Eingänge (Auflösung: 12 Bit)	Wählen Sie die Anzahl der Eingänge zu der jeweiligen Eingangskonfiguration: (1) 0...20 mA (2) 4...20 mA (3) 0...3,0 V (4) 0,5...4,5 V / 0...5,0 V (5) 0...10,0 V / 1,0...6,0 V (6) 0...12,0 V (7) 0...24,0 V (8) 0...36,0 V (9) 0...48,0 V	Exxxx

3. Wählen Sie die Sensoren.

Sie können Ihren MSR160 mit verschiedenen Sensoren ausstatten lassen. Wählen Sie hier bitte die gewünschten Sensoren:

Messgrösse / Mess-/Speicherrate	Messbereich / Genauigkeit	Interner Sensor	Externer Sensor (nach Kabellänge)
Messgrösse / Mess-/Speicherrate	Messbereich / Genauigkeit	Interner Sensor	0,20 m	1,00 m	1,60 m
Temperatur 1/s bis alle 12 h	extern: -55...+125 °C intern: -20...+65 °C ±0,5 °C (-10...+65 °C) ±2 °C (-55...+125 °C)	Art.-Nr. T2 Error	Art.-Nr. FT2/020 Error	Art.-Nr. FT2/100 Error	Art.-Nr. FT2/160 Error
Relative Feuchte mit integrierter Temperatur 1/s bis alle 12 h	0...100 % rel. Feuchte extern: -20...+85 °C intern: -20...+65 °C ±2 % rel. Feuchte (10...85 %, 0...+40 °C) ±4 % rel. Feuchte (85...95 %, 0...+40 °C)	Art.-Nr. H3 Error	Art.-Nr. FH2/020 Error	Art.-Nr. FH2/100 Error	Art.-Nr. FH2/160 Error
Luftdruck absolut, mit integrierter Temperatur 1/s bis alle 12 h	0...2000 mbar absolut extern: -20...+85 °C intern: -20...+65 °C ±2,5 mbar (750...1100 mbar absolut, +25 °C)	Art.-Nr. P5 Error	Art.-Nr. FP10/020 Error	Art.-Nr. FP10/100 Error	Art.-Nr. FP10/160 Error
	0...14 bar absolut -20...+65 °C ±50 mbar (1...10 bar abs., +25 °C)	Art.-Nr. P7 Error	Art.-Nr. FP7/020 Error	Art.-Nr. FP7/100 Error	Art.-Nr. FP7/160 Error
Lage 1/s bis alle 12 h	±15 g -20...+65 °C ±0,15 g (0...5 g, +25 °C) ±0,25 g (5...10 g, +25 °C) ±0,45 g (10...15 g, +25 °C)	Art.-Nr. A Error	Art.-Nr. FA/020 Error	Art.-Nr. FA/100 Error	Art.-Nr. FA/160 Error
Licht 1/s bis alle 12 h	0...65 000 lx max. Empfindlichkeit bei 500 nm	Art.-Nr. L2 Error	Art.-Nr. FL2/020 Error	Art.-Nr. FL2/100 Error	Art.-Nr. FL2/160 Error

4. Möchten Sie die Speicherkapazität Ihres MSR160 auf über 1 Mrd. Messwerte erhöhen?

Bestellen Sie bitte hier den Anschluss zum Einstecken einer handelsüblichen microSD-Karte.	Artikel-Nr.
Steckplatz für microSD-Karte (Lieferumfang beinhaltet eine ≥4GB microSD-Karte). Bitte beachten Sie, dass dieser Steckplatz mit eingesteckter microSD-Karte nur die Schutzart IP60 erfüllt.	N10006 Error

Ihre Auswahl:

Preis:
Artikel-Nr.:

Überblick

Produkteigenschaften Datenlogger MSR160

Mini-Datenlogger mit vier analogen Eingängen zum Anschliessen herkömmlicher Sensoren mit analogen Ausgängen, geschaltete Speisung
frei wählbare Eingangskonfiguration (Details siehe Konfigurator)
Mess-/Speicherrate pro Kanal: 1000/s bis alle 12 h
zusätzlich bis zu fünf interne Sensoren (Temperatur, Luftdruck, rel. Feuchte, Lage, Licht) oder bis zu 2 externe Sensoren verfügbar
Speicherkapazität über 2 Mio. Messwerte, mit optionaler microSD-Karte über 1 Mrd. Messwerte
Aufzeichnungsdauer bis zu 6 Monate
LiPo-Akku 1000 mAh, aufladbar über USB-Anschluss
robustes eloxiertes Aluminium-Designgehäuse, vergossen, IP67 (mit microSD-Karte IP60)
kostenlose MSR PC-Software zur Inbetriebnahme und zum Betrieb des Datenloggers

Technische Daten

Technische Informationen zu den Sensoren, Gehäuse und Akkus

Sämtliche Angaben finden Sie im Konfigurator.

Allgemeine technische Daten zum Datenlogger MSR160

Speicherkapazität:	Über 2 Millionen Messwerte, mit microSD-Karte über 1 Milliarde Messwerte.
Taster:	Mit dem Taster setzen Sie Markierungen oder starten und stoppen die Messung.
Spannungsversorgung:	Lithium-Polymer-Akku 1000 mAh, aufladbar über USB-Anschluss, Aufzeichnungsdauer bis zu 6 Monate.
Interface:	USB
Betriebsbedingungen:
Temperatur:	-20…+65 °C
Optimale Lagerbedingungen:
Temperatur: Feuchte:	+5 °C...+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend
Normen:	Der MSR160 entspricht der EU-Richtlinie RoHS/WEEE.

Downloads

Software

Unsere Software wird mit Microsoft Defender auf Viren geprüft.

MSR pc software (standard) (2023-05-25, v6.09.01, MD5: fd6360125328dd1707688238095543b3), ab Windows 7
MSR160 firmware update (2023-06-15, v2.40, MD5: 0bedb6a0618db324c2be3e1ef1c9f345)

Anleitungen

Kurzanleitung Datenlogger MSR160 (2019-12-11)
Benutzerhandbuch für die SD-Karte (v1.02)

Datenblätter

Zertifkat

UN38.3 Zertifikat für Lithium Polymer 1000 mAh

FAQ – Häufig gestellte Fragen zu MSR Datenloggern

Anwendungen

Wo wird der MSR160 Datenlogger eingesetzt?

Wenn Sie einen robusten kleinen Datenlogger für schnelle analoge Messungen suchen, an dem Sie herkömmliche Sensoren anschliessen können, dann liegen Sie beim MSR160 richtig. Mit seiner Speicherkapazität von über 1 Mrd. Messwerte (mit microSD-Karte) eignet er sich auch für Langzeitaufzeichnungen.

Flexibilität in der Anwendung ist beim Datenlogger MSR160 bereits dadurch garantiert, als dass sich an den integrierten analogen Eingängen Sensoren für verschiedenste Messaufgaben (z.B. CO2, Leitfähigkeit, PH etc.) anschliessen lassen. Die Analogeingänge des Loggers können für herkömmliche Sensoren mit analogen Ausgängen verwendet werden. Zusätzlich wird eine geschaltete Speisung zur Verfügung gestellt.

Einsatz findet der MSR160 beispielsweise in der Automobilindustrie (Fahrzeugbau und -entwicklung), bei Mess- und Prüfaufgaben für Bahnen und Züge, aber auch im Bereich der Umwelttechnik. Durch seine Robustheit und das kleine Format ist der Mini-Logger insbesondere für Ausseneinsätze ideal geeignet, zum Beispiel für Messungen an Windkraft- und anderen Energieanlagen. Werden die entsprechenden Sensoren angeschlossen, eignet sich der MSR160 ebenso gut für Anwendungen in der Lebensmittelindustrie, in der Labortechnik oder für Patientenmonitoring.

Anwenderberichte zum MSR160 finden Sie auf der Website der Herstellerfirma MSR Electronics GmbH:

Otto Bock Mobility Solutions: Messdatenerfassung mit MSR160 Datenlogger zwecks Produktoptimierung eines Golfsport-Elektrorollstuhls
