FAQ – Häufige Fragen
Gibt es für MSR Datenlogger für den Transport per Luftfracht benötigte Dokumente?
Gemäss den Transportvorgaben der IATA (International Air Transport Association) gelten für Datenlogger mit Lithium-Polymer-Akku besondere Anforderungen beim Versand per Luftfracht.
Nachfolgend finden Sie eine Übersicht der Airlines, die MSR-Datenlogger bereits in ihre Approval-Liste aufgenommen haben. Die Liste wird laufend ergänzt, da Freigaben je nach Airline unterschiedlich lange dauern können. Bitte beachten Sie, dass zusätzlich landesspezifische oder individuelle Vorgaben gelten können – wir empfehlen daher, sich vor dem Transport direkt bei Ihrem Spediteur nach den aktuellen Bestimmungen zu erkundigen.
Zertifikate
- AeroLogic, use of cargo supply chain data loggers
- Air Canada, data loggers approved for use
- Air Dolomiti flights, customer owned tracking devices
- American Airlines Cargo, approved tracking devices
- ANA Cargo, Japan, confirmed electronic device list
- Austrian Airlines, customer owned tracking devices
- Asiana Cargo, transportable GPS trackers and data loggers
- Cargolux: approved electronic monitoring devices
- Cathay Cargo, electronic monitoring devices (EMD) approved for carriage
- Discover Airlines, customer owned tracking devices
- Edelweiss, customer owned tracking devices
- JAL Cargo, Japan, list of approved electronic devices
- Lufthansa, Lufthansa Cargo, customer owned tracking devices
- SN Brussels, customer owned tracking devices
- Sun Express, customer owned tracking devices
- Swiss, customer owned tracking devices
- United Cargo, approved GPS and tracking devices
- UN38.3 Zertifikat für Lithium Polymer 230 mAh
- UN38.3 Zertifikat für Lithium Polymer 1000 mAh
- UN38.3 Zertifikat für Lithium Polymer 2300 mAh
- UN38.3 Zertifikat für Lithium Polymer 2400 mAh
- UN38.3 Zertifikat für Lithium Polymer 5000 mAh
- Zertifikate Saft LS 26500 (.zip 1.64 MB)
CE-Prüfungen
- CE-Prüfung Power Pack (2.56 MB)
- CE-Prüfung Datenlogger MSR145 (1.05 MB)
- CE-Prüfung Datenlogger MSR165 (1.07 MB)
- CE-Prüfung Datenlogger MSR385WD (1.05 MB)
Montageempfehlung für MSR Schock- und Vibrations-Datenlogger
Montageempfehlung MSR Schock- und Vibrations-Datenlogger (PDF)
Die MSR Datenlogger sollten möglich nahe oder an dem zu überwachenden Objekt kraftschlüssig befestigt werden. Befestigungen an der Verpackung oder dem Transportmittel führen zu abweichenden Ergebnissen.
Schrauben Sie die Datenlogger an den dafür vorgesehenen Bohrungen an das Objekt. Alternativ können die Datenlogger auch mit hochfestem Industrieklebeband oder Kabelbinder befestigt werden. Auf Magnetbefestigung sollte verzichtet werden. Sie wirkt nur in Richtung der Magnetfeldlinien – ist nicht kraftschlüssig.
Ausrichtung
Richten Sie die Achsen der Datenlogger auf die Hauptbewegungsrichtungen aus. Die Datenlogger können in jeder Lage montiert werden. Notieren Sie sich die Lage und Richtung der Achsen zur späteren Auswertung.
Bestimmung der Neigung
Der ±15 g-Sensor misst zusätzlich die Gravitation (Richtung zum Erdmittelpunkt ≈ 1g). Durch die statische Lage lässt sich auch die Neigung bestimmen.
Beispiel 0…±180°: ACCx = -0.518g, ACCy=0.425g, ACCz=0.741g:
Im Setup mit «Lesen» (Read) beim MSR145 / MSR165 oder «Click here to view values» beim MSR175 und MSR175plus können die aktuellen Werte ACCx, ACCy, ACCz abgelesen werden.
Gehäusetypen: Umrisse, Bohrbilder, Verschraubungen
| Gehäusetyp | Umriss / Bohrbild | Verschraubungen |
|---|---|---|

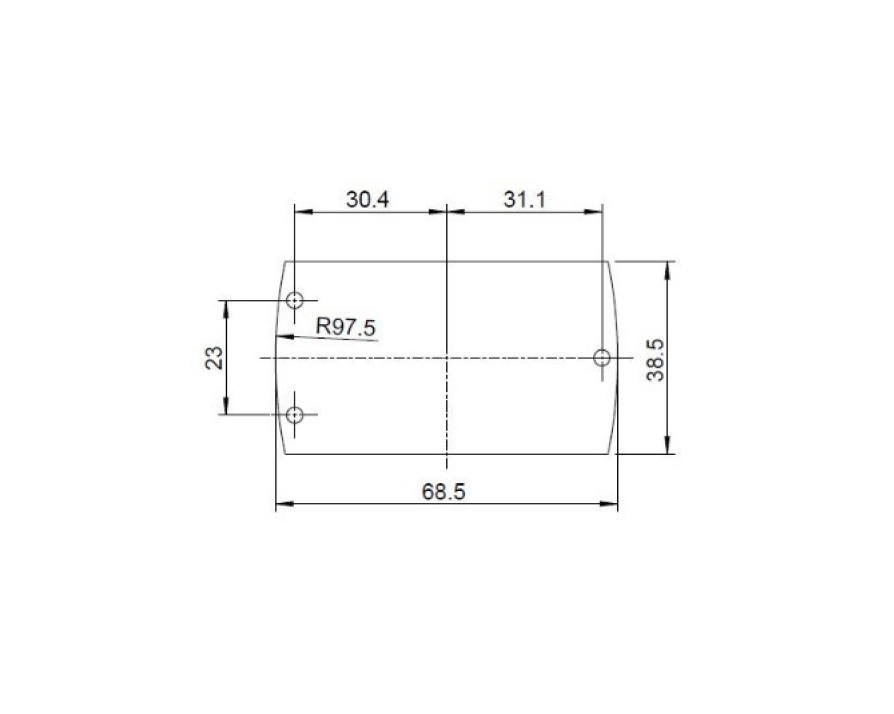

MSR165 B7/B8 |
 |
Gewinde-Montage: z.B. DIN 965A / ISO 7046 A2 M3x8 Anziehdrehmoment: 0.45-0.55 Nm Montage in Holz und Blech: z.B. DIN 7983C / ISO 7051 A2 2.9x19 Anziehdrehrehmoment: 0.4-0.5 Nm |
MSR175 B16 |
 |
Gewinde-Montage: z.B. DIN 7085A / ISO 7045 A2 M6x12 Anziehdrehmoment: 4.5-5.0 Nm Montage in Holz und Blech: z.B. DIN 7981C / ISO 7049 A2 5.5x19 Anziehdrehrehmoment: 4.0-4.5 Nm |
MSR165 B52  |
 |
Gewinde-Montage: z.B. DIN 7085A / ISO 7045 A2 M4x10 Anziehdrehmoment: 1.2-1.4 Nm Montage in Holz und Blech: z.B. DIN 7981C / ISO 7049 A2 5.5x19 Anziehdrehrehmoment: 1.0-1.2 Nm |

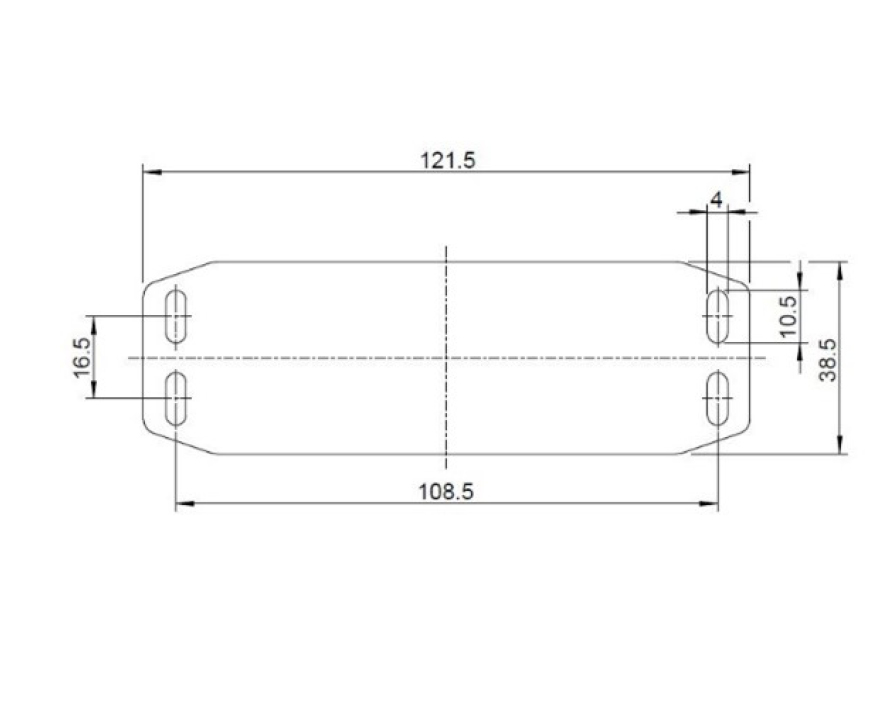

MSR175 B54 |
 |
Gewinde-Montage: z.B. DIN 7085A / ISO 7045 A2 M4x10 Anziehdrehmoment: 1.2-1.4 Nm Montage in Holz und Blech: z.B. DIN 7981C / ISO 7049 A2 5.5x19 Anziehdrehrehmoment: 1.0-1.2 Nm |
MSR175plus B56 1) |
 |
Gewinde-Montage: z.B. DIN 965A / ISO 7046 A2 M4x12 Anziehdrehmoment: 1.2-1.4 Nm Montage in Holz und Blech: z.B. DIN 7983C / ISO 7051 A2 3.5x19 Anziehdrehrehmoment: 1.0-1.2 Nm |
1) Die GPS-Antenne vom Datenlogger MSR175plus, Gehäuse Typ B56 sollte aussen an der Verpackung angebracht werden. Die Rückseite der Antenne ist magnetisch. Auf einem nicht magnetischen Körper kann sie mit einer Wickelfolie positioniert und gesichert werden.
Können MSR Datenlogger kalibriert werden?
Ja, Datenlogger der Serie MSR sind mit einer individuellen und eindeutigen Seriennummer versehen und erfüllen somit die Voraussetzung für eine individuelle Kalibrierung. Die Kalibrierung kann bei einem Kalibrierlabor Ihrer Wahl erfolgen. Viele MSR-Vertriebspartner bieten diesen Service an.
Ist die Batterie der MSR Datenlogger austauschbar?
Die meisten MSR Datenlogger-Typen sind nicht mit einer Einmal-Batterie sondern mit einem wiederaufladbaren Akku ausgerüstet. Dieser wird bei jeder Verbindung mit dem PC über die USB-Schnittstelle geladen. Eine Akkuladung zeichnet Daten, je nach den Vorgabe- und Umgebungsbedingungen (Umgebungstemperatur, Messrate, Auslesehäufigkeit, etc.), für ca. 6 Monate auf. Sollte dies nicht ausreichend sein, gibt es weitere Optionen. Bitte sprechen Sie uns darauf an.
Ausnahme: Die Batterien der MSR BudgetLine Datenlogger sind nicht aufladbar. Batterielebensdauer ca. 1 Jahr, Batterie auswechselbar.
Wie gross ist der interne Speicher der MSR Datenlogger?
Die MSR Datenlogger MSR145, MSR160, MSR165 und MSR255 haben einen internen Speicher von 8 MB. Dies reicht für die Speicherung von über 2'000'000 Messwerten. Je nach Modell kann der Speicher mit einer handelsüblichen microSD-Karte erweitert werden (siehe Produktbeschreibung!).
Mein MSR Datenlogger ist mit einer microSD-Karte ausgerüstet, aber die Datenaufzeichnung hält an, bevor die SD-Karte voll ist. Wie kann ich von der vollen Speicherkapazität profitieren?
Ist der Ringspeichermodus des Loggers deaktiviert und der interne Speicher voll, wird die Datenaufzeichnung angehalten. Dadurch werden auch keine Messwerte auf die SD-Karte geschrieben. Bitte aktivieren Sie die Option "Ringspeicher" unter "Optionen während der Datenaufzeichnung" im Setup-Programm der MSR PC-Software. Detaillierte Informationen zur Verwendung und Funktionsweise des SD-Kartenspeichers finden Sie im Benutzerhandbuch zur SD-Karte.
Wie kann ich bei meinem MSR Datenlogger die Zeit korrekt einstellen?
Beim Schreiben der Basis-Einstellungen auf den MSR Datenlogger wird gleichzeitig die PC-Zeit auf den MSR Datenlogger übertragen.
Ist eine Software zur Datenauswertung im Lieferumfang enthalten?
Ja, MSR Datenlogger werden mit Konfigurations- und Auswertesoftware geliefert.
Wie kann ich den USB-Treiber neu installieren?
Bitte laden Sie den USB-Treiber herunter und folgen Sie den Installationsanweisungen.
Klicken Sie hier um den aktuellsten USB-Treiber für MSR Datenlogger herunterzuladen.
Sollten trotz Installieren des aktuellsten USB-Treibers Probleme mit der USB-Kommunikation bestehen, empfehlen wir Ihnen die Verwendung eines USB-Hubs zur Verbindung des Datenloggers mit dem PC.
Wie können MSR-Messdaten in Microsoft Excel importiert werden?
Die von der MSR Software erstellten CSV-Dateien können mit wenigen Schritten in Microsoft Excel geöffnet werden. Öffnen Sie dazu Excel und gehen Sie wie folgt vor:
- Öffnen Sie das Register "Daten" und klicken Sie auf die Schaltfläche "Aus Text" im Bereich "Externe Daten abrufen".
- Wählen Sie die CSV-Datei aus und klicken Sie auf "Importieren".
- Es erscheint der "Textkonvertierungs-Assistent", der Sie durch die Importschritte führt. Im Bereich "Ursprünglicher Datentyp" wählen Sie "Getrennt". Geben Sie anschliessend die Nummer der ersten Zeile der CSV-Dateien an, die importiert werden soll. Drücken Sie "Weiter >".
- Im zweiten Importfenster werden Sie nach dem Trennzeichen gefragt, welches die Daten in verschiedene Spalten unterteilt. Im Bereich "Trennzeichen" aktivieren Sie das Kästchen vor "Semikolon". Drücken Sie "Weiter >".
- Konfigurieren Sie im letzten Importfenster das Datenformat der einzelnen Spalten und klicken Sie auf "Fertig stellen".
Eine neue Tabelle erscheint in Excel und der Import ist abgeschlossen.
Ab MSR Software-Version V5.20: Sie haben die Möglichkeit, das Exportformat der CSV-Datei individuell einzustellen, um z.B. länderspezifische Trennzeichensetzungen zu berücksichtigen. Rufen Sie dazu in der MSR Programmübersicht die Applikation "Csv" auf, wo Sie die CSV-Exporteinstellungen der MSR PC-Software definieren können.
Können die MSR-Messdaten exportiert werden?
Ja, die Messdaten der MSR Datenlogger können als MATLAB- oder als Text-Datei im CSV-Format exportiert werden. Ausserdem können die in der Viewer-Software dargestellten Kurven als Bilder im BMP- und JPG-Format gespeichert werden. Die entsprechenden Optionen finden Sie im Datei-Menü der MSR-Viewer-Software.
Können die Messdaten von anderen bzw. eigenen Applikationen via USB ausgelesen werden?
Ja, für Software-Entwickler stellt die MSR Electronics GmbH auf Anfrage ein Kommandozeilen-Programm (CLI) zur Kommunikation mit dem Datenlogger zur Verfügung. Das Programm kann im Hintergrund ausgeführt werden. Es ist kompatibel mit Linux und Windows.
Kurzbeschreibung Kommandozeileninterface CLI für MSR Datenlogger (PDF)
Kann die MSR PC-Software unter Linux verwendet werden?
Die MSR PC-Software existiert nur für Microsoft Windows. Mit Hilfe von Wine ist es jedoch möglich, die MSR PC-Software auch unter Linux zu verwenden. Eine Anleitung finden Sie hier: MSR-und-Linux.pdf Bitte beachten Sie, dass MSR Electronics GmbH keinen Support für die Verwendung ihrer Produkte unter Linux anbieten kann.
Was sind «interne» und «externe» Sensoren?
MSR Datenlogger sind – je nach gewähltem Modell – mit Temperatur-, Feuchte-, Druck-, und/oder-Beschleunigungssensor ausgestattet, die standardmässig alle «intern», also im Loggergehäuse angebracht sind. Manche Anwendungen erfordern aber einen «externen» Sensor, um direkt am «Ort des Geschehens» messen zu können. Hierfür ist es möglich den Temperatur- und/oder den Feuchte- und/oder den Drucksensor nach aussen zu legen. Je nach Datenlogger-Typ sind verschiedene Kabellängen verfügbar.
Was ist ein 3-Achsen-Beschleunigungssensor?
Ein 3-Achsen-Beschleunigungssensor registriert Beschleunigungen (die bei der Bewegung des Loggers entstehen) in allen drei Achsen: vor-zurück (x), rechts-links (y), auf-ab (z). Da an dem Datenlogger eine permanente Gravitation (Erdbeschleunigung) ansteht, kann hierüber auch die tatsächliche Lage ermittelt werden. Durch die Bestimmung der Lage und der Beschleunigungskräfte können viele wichtige Fragen beantwortet werden, wie z.B.: Wurde der Datenlogger aus dem zu vermessenden Raum wegbewegt? Hat meine Lieferung einen Sturz erfahren? Wann und wie lange standen meine Güter im Zoll bzw. im LKW? Stand meine Ware zu irgendeinem Zeitpunkt kopf? Wie bewegt sich mein Laborrüttler? Wann startet und stoppt ein Motor? uvm.
Brauche ich den Temperatursensor, wenn ich bereits einen Feuchte- oder Druck-Sensor habe?
Das kommt auf Ihre Messanforderung an. Die Sensoren für relative Feuchte und Druck enthalten je einen eigenen Temperatursensor, dessen Werte separat ausgewertet werden können. Die Messgenauigkeit des eigenständigen Temperatursensors ist jedoch höher (siehe technische Daten der Sensoren auf unseren Produktseiten!). Wenn Sie auf sehr genaue Temperaturmessung angewiesen sind, empfehlen wir Ihnen, den separaten Temperatursensor zu wählen.
Mein Datenlogger zeigt deutlich zu hohe Temperaturwerte an. Woran könnte das liegen?
Der Datenlogger ist mit einem wiederaufladbaren Akku ausgestattet, der sich beim Aufladen erwärmt. Diese Erwärmung des Akkus führt zu einer erhöhten Temperaturmessung, wenn Sie einen internen Temperatursensor einsetzen. Um korrekte Temperaturmesswerte zu erhalten trennen Sie den Datenlogger von der USB-Schnittstelle oder verwenden Sie einen externen Temperatursensor.
