MSR165 Datenlogger Vibration, Schock, Beschleunigung ±15 g od. ±200 g • bis zu 5 Jahre Aufzeichnungsdauer • bis über 1 Mrd. Messwerte Speicher • zusätzl. Sensoren für Temperatur, Feuchte, Druck, Licht

Bewertung:

97% of 100

Lieferzeit: 5-10 Arbeitstage

Stellen Sie sich Ihren gewünschten Datenlogger aus einer Vielzahl von Optionen individuell zusammen!

Artikelnummer

MSR165

Datenlogger für Schocks, Vibrationen, Stösse · 3-Achsen-Beschleunigungssensor ±15 g oder ±200 g · MSR ShockViewer Analyse-Software

Unser Bestseller für Schock- und Vibrationsmessungen! Mit seiner Messrate von 1600/s, der hohen Speicherkapazität und dem geringen Stromverbrauch eignet sich der MSR165 ideal für Anwendungen in der Transportüberwachung sowie für Fehlerdiagnosen und Belastungstests. Viele Optionen wie zusätzliche Sensoren, analoge Eingänge, Steckplatz für microSD-Karte etc.

Springe zum Ende der Bildergalerie

Springe zum Anfang der Bildergalerie

MSR Konfigurator

Datenlogger für Schock, Vibration, Stoss: MSR165

Vibrations- und Schock-Datenlogger mit internem oder externem Beschleunigungssensor ±15 g oder ±200 g · optional Temperatur-, Feuchte-, Luftdruck- und Lichtsensoren · air cargo approved

Sie suchen einen kompakten Datenlogger welcher über einen längeren Zeitraum und mit einer hohen Messrate Vibrationen misst und speichert? Dann liegen Sie mit dem MSR165, unserem Bestseller für Schock- und Vibrationsmessungen, genau richtig!

Über eine Milliarde Messwerte Speicherkapazität

Die Speicherkapazität des MSR165 liegt standardmässig bei über zwei Millionen Messwerten, was zur Aufzeichnung von über 10’000 Stössen reicht. Mittels wechselbarer microSD-Karte (≥4 GB) können Sie die Speicherkapazität des Loggers gar auf über 1 Milliarde Messwerte erhöhen. Die Messdaten lassen sich via USB-Schnittstelle oder microSD-Karte schnell auf einen Rechner übertragen.

Ideal für Langzeitmessungen

Der MSR165 weist einen äusserst geringen Stromverbrauch auf. Mit dem LiPo-Akku (1000 mAh) können Sie bis zu sechs Monate Schocküberwachung durchführen, mit wechselbaren Li-SOCl2-Batterien sogar bis zu 5 Jahre. Das separat bestellbare MSR Power Pack ist eine weitere Möglichkeit, um die Aufzeichnungsdauer zu verlängern: Die autonome Ladestation lädt den internen Akku des Datenloggers während des Betriebs nach. Sie können damit bis zu 6-mal länger Daten aufzeichnen.

MSR ShockViewer Software zur Analyse von Schock und Vibration

Im Lieferumfang des für die Luftfracht zugelassenen MSR165 Datenloggers enthalten ist die MSR PC-Software zur Konfiguration und Auswertung der Daten. Für die erweiterte Analyse und die grafische Darstellung der im Schock-Modus erfassten Daten sowie zur automatischen Report-Erstellung steht Ihnen ab der MSR165 Firmware Version 2.00 die leistungsfähige MSR ShockViewer Auswertesoftware zur Verfügung.

Mit ein paar wenigen Klicks können Sie sich hier Ihren gewünschten Datenlogger MSR165 zusammenstellen und uns Ihre Bestellung senden:

Wählen Sie das Gehäuse mit der entsprechenden Stromversorgung.
Wählen Sie die Sensoren.
Wünschen Sie zusätzlich vier analoge Eingänge zum Anschliessen von Fremdsensoren?
Möchten Sie die Speicherkapazität Ihres MSR165 mit einer SD-Speicherkarte erweitern?

1. Wählen Sie das Gehäuse mit der entsprechenden Stromversorgung.

Ausführung, Stromversorgung

Technische Daten

Artikel-Nr.

LiPo-Akku (1000 mAh),
aufladbar über USB-Anschluss.

Abmessung & Gewicht:
39 x 23 x 72 mm, ca. 69 g

Datenlogger-Gehäuse:	Eloxiertes Aluminium-Designgehäuse; IP67 wasserdicht
Farbe:	Blau, Anthrazit
Medium:	Luft, div. Flüssigkeiten
Taster:	Mit dem Taster setzen Sie Markierungen oder starten und stoppen die Messung.

Integrierter Sensor:	Digitaler 3-Achsen-Beschleunigungssensor (13 Bit Auflösung), entweder ±15 g oder ±200 g.

Speicherkapazität:	2 000 000 Messwerte, mit optionaler microSD-Karte erweiterbar auf über 1 Milliarde Messwerte.

Interface:	USB
PC-Software:	Kostenlose Setup-, Reader-, Viewer- & Onlinesoftware zur Datenerfassung und -auswertung (Windows 7/8/10), MSR ShockViewer

Betriebsbedingungen:	Temperatur -20...+65 °C
Lagerbedingungen:	+5...+45 °C (ideale Lagerbedingungen für Batterie) Feuchte 10...95 % relative Feuchte, nicht kondensierend

Normen:	Der MSR165 entspricht der EU-Richtlinie RoHS / WEEE.

165B8

Error

Li-SOCl₂-Batterien
(3.6 V, 2 x 7700 mAh)
in spritzwasserdichtem
Gehäuse aus Aluminiumguss.

Abmessung & Gewicht:
122 x 92 x 70 mm, ca. 530 g

165B52

Error

2. Wählen Sie die Sensoren.

Falls Sie für Ihren MSR165 anstelle des 15-g-Beschleunigungssensors einen 200-g-Sensor sowie weitere Sensoren möchten, wählen Sie diese bitte hier aus.

Messgrösse / Mess-/Speicherrate	Messbereich / Genauigkeit	Interner Sensor	Externer Sensor (nach Kabellänge)
Messgrösse / Mess-/Speicherrate	Messbereich / Genauigkeit	Interner Sensor	0,20 m	1,00 m	1,60 m
Temperatur 1/s bis alle 12 h	extern: -40...+125 °C intern: -20...+65 °C ±0,1 °C (-25...+55 °C) ±0,3 °C (-40...+125 °C)	Art.-Nr. T9 Error	Art.-Nr. FT9/020 Error	Art.-Nr. FT9/100 Error	Art.-Nr. FT9/160 Error
Temperatur 1/s bis alle 12 h	-55...+125 °C ±0,5 °C (-10...+70 °C) ±2 °C (-55...+125 °C)	nur extern verfügbar	Art.-Nr. FT2/020 Error	Art.-Nr. FT2/100 Error	Art.-Nr. FT2/160 Error
Relative Feuchte mit integrierter Temperatur 1/s bis alle 12 h	0...100 % rel. Feuchte extern: -40...+125 °C intern: -20...+65 °C ±2 % rel. Feuchte (10...80 %, +25 °C) ±3 % rel. Feuchte (80...100 %, +25 °C)	Art.-Nr. H3 Error	Art.-Nr. FH3/020 Error	Art.-Nr. FH3/100 Error	Art.-Nr. FH3/160 Error
Luftdruck absolut, mit integrierter Temperatur 1/s bis alle 12 h	10...2000 mbar absolut extern: -20...+85 °C intern: -20...+65 °C ±2,5 mbar (750...1100 mbar absolut, +25 °C)	Art.-Nr. P5 Error	Art.-Nr. FP10/020 Error	Art.-Nr. FP10/100 Error	Art.-Nr. FP10/160 Error
	0...14 bar absolut -20...+65 °C ±50 mbar (1...10 bar abs., +25 °C)	Art.-Nr. P7 Error	Art.-Nr. FP7/020 Error	Art.-Nr. FP7/100 Error	Art.-Nr. FP7/160 Error
3-Achsen-Beschleunigung 1600/s bis alle 12 h (±15 %)	±15 g -20...+65 °C ±0,15 g (0...5 g, +25 °C) ±0,3 g (5...15 g, +25 °C)	Art.-Nr. A Error	Art.-Nr. FA/020 Error	Art.-Nr. FA/100 Error	Art.-Nr. FA/160 Error
3-Achsen-Beschleunigung 1600/s bis alle 12 h (±15 %)	±200 g -20...+65 °C ±2 g (0...15 g, +25 °C) ±5 g (15...100 g, +25 °C) ±10 g (100...200 g, +25 °C)	Art.-Nr. A3 Error	Art.-Nr. FA3/020 Error	Art.-Nr. FA3/100 Error	Art.-Nr. FA3/160 Error
Licht 1/s bis alle 12 h	0...83 000 lx max. Empfindlichkeit bei 550 nm	Art.-Nr. L3 Error	Art.-Nr. FL3/020 Error	Art.-Nr. FL3/100 Error	Art.-Nr. FL3/160 Error

3. Wünschen Sie zusätzlich vier analoge Eingänge zum Anschliessen von Fremdsensoren?

Falls Sie an Ihren Datenlogger MSR165 zusätzlich externe Fremdsensoren anschliessen möchten, wählen Sie bitte hier diese Option aus.

Analoge Eingänge	Eingänge	Eingangskonfiguration	Artikel-Nr.
Inkl. Alarm-Ausgang und Eingang zum Starten und Stoppen der Datenaufzeichnung Mess-/Speicherrate: 1/s (oder 1000/s, wenn die Beschleunigungsmessrate kleiner als 1/s ist) bis alle 12 h. Lichtsensor nicht verfügbar, max. 2 externe Sensoren möglich.	4 analoge Eingänge (Auflösung: 12 Bit)	0...3,0 V - Standard	E3333 Error
	4 analoge Eingänge (Auflösung: 12 Bit)	Wählen Sie die Anzahl der Eingänge zu der jeweiligen Eingangskonfiguration: (1) 0...20 mA (2) 4...20 mA (3) 0...3,0 V (4) 0,5...4,5 V / 0...5,0 V (5) 0...10,0 V / 1,0...6,0 V (6) 0...12,0 V (7) 0...24,0 V (8) 0...36,0 V (9) 0...48,0 V	Exxxx Error

4. Möchten Sie die Speicherkapazität Ihres MSR165 mit einer SD-Speicherkarte erweitern?

Bestellen Sie bitte hier den Anschluss zum Einstecken einer handelsüblichen microSD-Karte.	Artikel-Nr.
Steckplatz für microSD-Karte (Lieferumfang beinhaltet eine ≥4GB microSD-Karte). Bitte beachten Sie, dass dieser Steckplatz mit eingesteckter microSD-Karte nur die Schutzart IP60 erfüllt.	N10006 Error

Ihre Auswahl:

Preis in CHF, netto:
Artikel-Nr.:

Überblick

Produkteigenschaften MSR165 Schock- und Vibrations-Datenlogger:

Schock- und Vibrations-Datenlogger mit internem ±15 g oder ±200 g 3-Achsen-Beschleunigungssensor
Speicherkapazität über 2 Mio. Messwerte, mit optionaler microSD-Karte über 1 Mrd. Messwerte
Messrate bis zu 1600/s
Mess-/Speicherrate zwischen 25 Hz und 1600 Hz einstellbar
kontinuierliche Datenaufzeichnung für Vibrationsmessungen
Aufzeichnungsdauer bis zu 6 Monate mit aufladbarem LiPo-Akku (1000 mAh), oder bis zu 5 Jahre mit wechselbaren Li-SOCl₂-Batterien
MSR PC-Software und MSR ShockViewer Auswertesoftware zur detaillierten Analyse von Schockereignissen

Produktinformationen:

MSR165 mit ±15 g oder ±200 g 3-Achsen-Beschleunigungssensor

Der Datenlogger MSR165 ist mit einem internen ±15 g oder ±200 g Beschleunigungssensor erhältlich. Für das Messen von leichten Stössen und Schwingungen, beispielsweise bei einem Paket-Versand oder einem Versand von Paletten, erweist sich der ±15 g Beschleunigungssensor als sehr gut geeignet. Schockwerte bis ±15 g können mit einer Messrate von bis zu 1'600 Messungen pro Sekunde über den gesamten Messzeitraum erfasst werden.

Mit dem ±200 g Beschleunigungssensor lassen sich starke Stösse und Schläge aufzeichnen. Ein Messbereich von ±200 g ist erforderlich, wenn plötzlich sehr grosse Kräfte auftreten. Dies kann beispielsweise in der Transportüberwachung der Fall sein, aber auch bei Anwendungen in der Luft- und Raumfahrt oder bei Fall- und Aufpralltests in der Industrie.

Wählen Sie im Konfigurator-Tab den gewünschten Beschleunigungssensor aus!

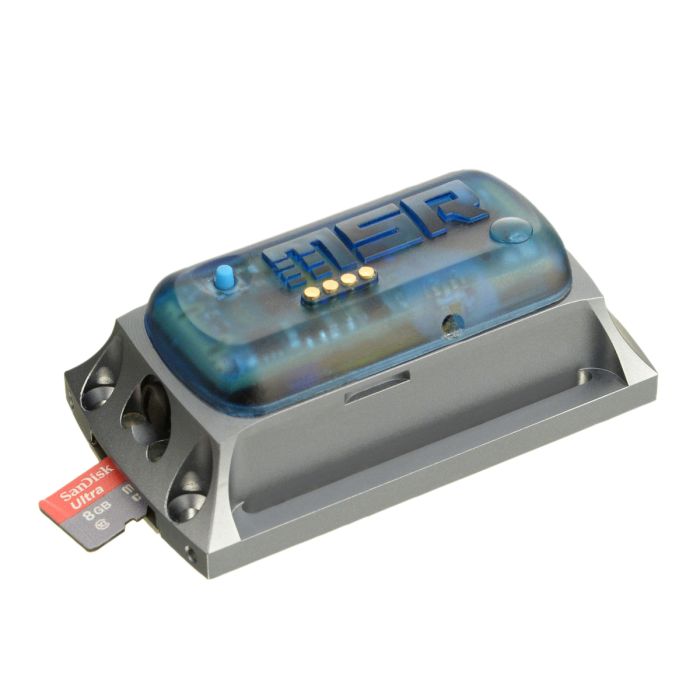

MSR165 mit microSD-Karte: Grosser Speicher für grosse Datenmengen

Wenn kontinuierlich mit hohen Messraten gemessen wird, erzeugt dies sehr grosse Datenmengen, was herkömmliche Speicher rasch erschöpfen kann. Der MSR165 Datenlogger kann deshalb mit einem Steckplatz für eine microSD-Karte bestellt werden. Die microSD-Karte erhöht die Speicherkapazität des Loggers von 2 Millionen Messwerten auf über 1 Milliarde Messwerte. Der Beschleunigungs-Datenlogger eignet sich ideal für Langzeitaufzeichnungen, nicht zuletzt auch dank seines äusserst geringen Stromverbrauchs.

MSR ShockViewer Software zur Analyse

Die Stoss- und Vibrationsdaten Ihres Beschleunigungs-Loggers können Sie nach dem Aufzeichnen via USB auf einen Rechner übertragen und auswerten. Im Lieferumfang des MSR165 enthalten ist die «MSR PC-Software» zur Konfiguration und Auswertung der Daten sowie die Auswertesoftware «MSR ShockViewer». Mit dem MSR ShockViewer lassen sich umfangreiche Messdaten übersichtlich darstellen, Schock-Ereignisse rasch analysieren und beweiskräftig dokumentieren.

Weitere Fragen? Kontaktieren Sie uns!

Technische Daten

Technische Informationen zu den Sensoren, Gehäuse und Akkus

Sämtliche Angaben finden Sie im Konfigurator.

Allgemeine technische Daten zum MSR165 Schock- und Vibrations-Datenlogger

Speicherkapazität:	2 Millionen Messwerte, mit optionaler microSD-Karte erweiterbar auf über 1 Milliarde Messwerte.
Taster:	Mit dem Taster setzen Sie Markierungen oder starten und stoppen die Messung.
Spannungsversorgung:	Lithium-Polymer-Akku 1000 mAh, aufladbar über USB-Anschluss, Aufzeichnungsdauer bis zu 6 Monate, oder Li-SOCl₂-Batterien (3.6 V, 2 x 7700 mAh), Aufzeichnungsdauer bis zu 5 Jahre.
Interface:	USB
PC-Software:	Kostenlose MSR PC-Software zur Konfiguration und Auswertung der Daten. Für die erweiterte Analyse und die grafische Darstellung der im Schock-Modus erfassten Daten sowie zur automatischen Report-Erstellung steht Ihnen ab der MSR165 Firmware Version 2.00 die leistungsfähige MSR ShockViewer Auswertesoftware zur Verfügung. Anforderungen an den PC: ab Windows 7, USB-Schnittstelle.
Betriebsbedingungen:
Temperatur:	-20…+65 °C
Optimale Lagerbedingungen:
Temperatur: Feuchte:	+5 °C...+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend
Normen:	Der MSR165 entspricht der EU-Richtlinie RoHS/WEEE.

Downloads

Software

Unsere Software wird mit Microsoft Defender auf Viren geprüft.

MSR pc software (standard) (2023-05-25, v6.09.01, MD5: fd6360125328dd1707688238095543b3)
MSR165 ShockViewer (2022-10-12, v1.02.28, MD5: 2cf6705f75439e8c28dc7a2155827297)

MSR165 firmware update (2023-06-15, v2.40, MD5: eadaaa93e8bc365cfd24bab957153f09)

Anleitungen

Datenblätter

Zertifikate

FAQ – Häufig gestellte Fragen zu MSR Datenloggern

Anwendungen

Kleines Format, grosser Speicher, hohe Messrate, geringer Stromverbrauch: Diese Eigenschaften prädestinieren den MSR165 für Anwendungen in verschiedensten Bereichen der Industrie.

So lässt sich mit dem MSR165 beispielsweise die optimale Nutzung teurer Produktionsmaschinen ermitteln und dadurch deren Standzeiten erhöhen. Durch die Überwachung der Vibrationen von Servoachsen oder dem Messen von Schwingungen an Werkzeugrevolvern von Fertigungsmaschinen kann der Anwender z.B. Rückschlüsse darüber gewinnen, ob eine Maschine überlastet ist, der Antrieb nicht optimal läuft, ein Service nötig ist, oder wie stark sich die Schwingungen auf die Maschine übertragen.

In der Transportindustrie wird der MSR165 häufig eingesetzt, um Vibrationen, Stösse, Schocks und Schläge, die während eines Transports auf ein Gut einwirken zu erfassen und zu dokumentieren. Mithilfe der gewonnen Daten lassen sich Transportrisiken minimiern und Verpackungen optimieren.

Weitere Anwendungsbeispiele zum MSR165: Messungen von Stössen an Fahrzeugen, Belastungstests, Erschütterungen an Gebäuden, Schwingungsmessungen bei Kühlmaschinen, Vibrationsmessungen bei Windkraftanlagen u.v.m.
