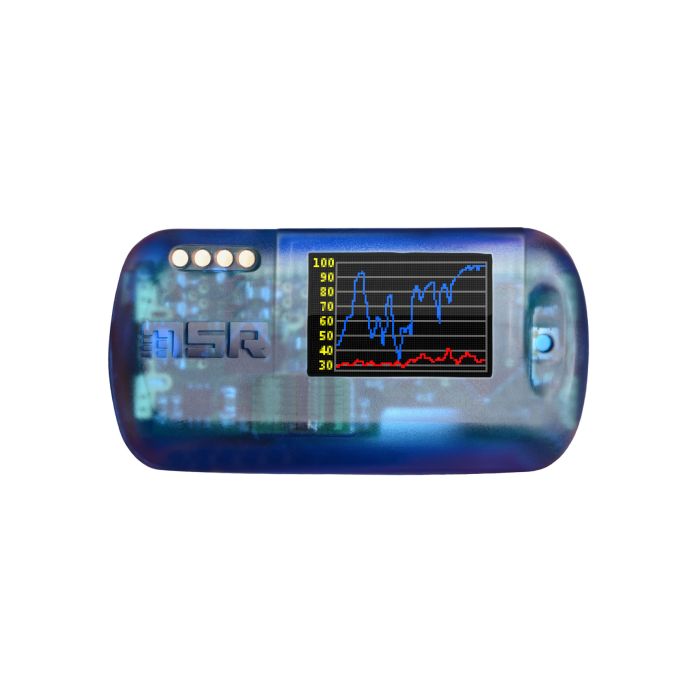

MSR145WD Bluetooth Datenlogger • grosse Auswahl an Sensoren: Temperatur, Feuchtigkeit, Beschleunigung, Druck u.v.m. • MSR FlexSensor • 1 Mio. Messwerte Speicher

Bewertung:

97% of 100

Lieferzeit: 5-10 Arbeitstage

Stellen Sie sich Ihren gewünschten Datenlogger aus einer Vielzahl von Optionen individuell zusammen!

Artikelnummer

MSR145WD

MSR145WD Bluetooth-Datenlogger · wechselbare FlexSensoren · MSR SmartCloud · MSR DataLogger App

Datenlogger mit Bluetooth-Funktion, für Temperatur, Feuchtigkeit, Flüssigkeitsdruck, Luftdruck, Beschleunigung, Dehnungsmessstreifen u.v.m. Speichert über 1 Mio. Messwerte. Messwerte lassen sich jederzeit auf einem Smartphone oder Tablet abrufen.

Springe zum Ende der Bildergalerie

Springe zum Anfang der Bildergalerie

MSR Konfigurator

Stellen Sie sich jetzt Ihren gewünschten MSR145WD zusammen!

Mit ein paar wenigen Klicks können Sie sich hier Ihren Funk-Datenlogger konfigurieren und bestellen:

Wählen Sie das Gehäuse und den Akku.
Wählen Sie die Ausstattung.
Wählen Sie die FlexSensoren.
Wünschen Sie eine Basisstation zur Übertragung der Messdaten an die MSR SmartCloud?
Benutzung der MSR SmartCloud.
Allgemeine technische Daten zum MSR145WD.

1. Wählen Sie das Gehäuse und den Akku.

Gehäuse	Ausführung und Akku	Abmessungen & Gewicht	Medium	Material	Artikel‑Nr.
Standard IP 60	Designgehäuse mit Akku 230 mAh, OLED und Bluetooth Low Energy	35 x 17 x 57 mm (B x H x L) ca. 27 g	Luft	PC, nicht vergossen	145WDB25 Error
Standard IP 60	Designgehäuse mit Akku 900 mAh, OLED und Bluetooth Low Energy	35 x 25 x 57 mm (B x H x L) ca. 43 g	Luft	PC, nicht vergossen	145WDB23 Error
Wasserfest IP 67	Designgehäuse mit Akku 230 mAh, OLED und Bluetooth Low Energy	35 x 17 x 57 mm (B x H x L) ca. 36 g	Luft, div. Flüssigkeiten	PC, vergossen	145WDB26 Error
Wasserfest IP 67	Designgehäuse mit Akku 900 mAh, OLED und Bluetooth Low Energy	35 x 25 x 57 mm (B x H x L) ca. 62 g	Luft, div. Flüssigkeiten	PC, vergossen	145WDB22 Error

2. Wählen Sie die Ausstattung.

Sie können verschiedene interne Sensoren sowie bis zu fünf externe Sensoren oder Anschlüsse auswählen.

Messgrösse / Mess-/Speicherrate	Technische Daten	Intern	Extern (nach Kabellänge)
Messgrösse / Mess-/Speicherrate	Technische Daten	Intern	0,20 m	1,00 m	1,60 m
Temperatur 1/s bis alle 12 h	Messbereich: extern: -40...+125 °C intern: -20...+65 °C Max. Abweichung: ±0,1 °C (-25...+55 °C) ±0,3 °C (-40...+125 °C)	Art.-Nr. T9 Error	Art.-Nr. FT9/020 Error	Art.-Nr. FT9/100 Error	Art.-Nr. FT9/160 Error
Temperatur 1/s bis alle 12 h	Messbereich: -55...+125 °C Max. Abweichung: ±0,5 °C (10...+70 °C) ±2 °C (-55...+125 °C)	nur extern verfügbar	Art.-Nr. FT2/020 Error	Art.-Nr. FT2/100 Error	Art.-Nr. FT2/160 Error
Anschluss für Thermoelement K-Typ (ohne Sensor) 1/s bis alle 12 h	Messbereich: -200...+1350 °C	nur extern verfügbar	Art.-Nr. FT3/020 Error	Art.-Nr. FT3/100 Error	Art.-Nr. FT3/160 Error
Relative Feuchte mit integrierter Temperatur 1/s bis alle 12 h	Messbereich: 0...100 % rel. Feuchte extern: -40...+125 °C intern: -20...+65 °C Max. Abweichung: ±2 % rel. Feuchte (10...80 %, +25 °C) ±3 % rel. Feuchte (80...100 %, +25 °C)	Art.-Nr. H3 Error	Art.-Nr. FH3/020 Error	Art.-Nr. FH3/100 Error	Art.-Nr. FH3/160 Error
Luftdruck absolut, mit integrierter Temperatur 1/s bis alle 12 h	Messbereich: 10...2000 mbar absolut extern: -40...+85 °C intern: -20...+65 °C Max. Abweichung: ±2 mbar (750...1100 mbar absolut, +25 °C)	Art.-Nr. P5 Error	Art.-Nr. FP10/020 Error	Art.-Nr. FP10/100 Error	Art.-Nr. FP10/160 Error
	Messbereich: 0...14 bar absolut -20...+65 °C Max. Abweichung: ±50 mbar (1...10 bar abs., +25 °C)	nur extern verfügbar	Art.-Nr. FP7/020 Error	Art.-Nr. FP7/100 Error	Art.-Nr. FP7/160 Error
Flüssigkeitsdruck mit integrierter Temperatur 1/s bis alle 12 h Materialien in Medienkontakt: Rostfreier Stahl AISI 316L (DIN 1.4404 / 1.4435) O-Ringe: Viton® 70° Sh	Messbereich: -1000...3000 mbar relativ -20...+85 °C Max. Abweichung: ±30 mbar (1% FS)	nur extern verfügbar	Art.-Nr. FP9/020 Error	Art.-Nr. FP9/100 Error	Art.-Nr. FP9/160 Error
	Messbereich: 0...3000 mbar absolut -20...+85 °C Max. Abweichung: ±30 mbar (1% FS)	nur extern verfügbar	Art.-Nr. FP3/020 Error	Art.-Nr. FP3/100 Error	Art.-Nr. FP3/160 Error
	Messbereich: 0...30 bar absolut -20...+85 °C Max. Abweichung: ±0,3 bar (1% FS)	nur extern verfügbar	Art.-Nr. FP4/020 Error	Art.-Nr. FP4/100 Error	Art.-Nr. FP4/160 Error
	Messbereich: 0...400 bar absolut -20...+85 °C Max. Abweichung: ±4 bar (1% FS)	nur extern verfügbar	Art.-Nr. FP8/020 Error	Art.-Nr. FP8/100 Error	Art.-Nr. FP8/160 Error
	Messbereich: 0...1000 bar absolut -20...+85 °C Max. Abweichung: ±10 bar (1% FS)	nur extern verfügbar	Art.-Nr. FP12/020 Error	Art.-Nr. FP12/100 Error	Art.-Nr. FP12/160 Error
3-Achsen-Beschleunigung (statisch) 1/s bis alle 12 h	Messbereich: -15...+15 g -20...+65 °C Max. Abweichung: ±0,15 g (0...5 g, +25 °C) ±0,25 g (5...10 g, +25 °C) ±0,45 g (10...15 g, +25 °C)	Art.-Nr. A Error	Art.-Nr. FA/020 Error	Art.-Nr. FA/100 Error	Art.-Nr. FA/160 Error
Licht 1/s bis alle 12 h	Messbereich: 0...83 000 lx Max. Empfindlichkeit bei 550 nm	Art.-Nr. L3 Error	Art.-Nr. FL3/020 Error	Art.-Nr. FL3/100 Error	Art.-Nr. FL3/160 Error
Anschluss für Dehnmessstreifen	Kenndaten DMS: Vollbrücke Kennwert 1mV/V Brückenspannung 3V	nur extern verfügbar	Art.-Nr. FD/020 Error	Art.-Nr. FD/100 Error	Art.-Nr. FD/160 Error
Anschluss für Analogeingänge (Auflösung: 12 Bit) 1/s bis alle 12 h	Eingangskonfiguration:	nur extern verfügbar	Exxxx/020 Error	Exxxx/100 Error	Exxxx/160 Error
	Eingangskonfiguration:	nur extern verfügbar	Exxxx/020 Error	Exxxx/100 Error	Exxxx/160 Error
Control Terminal	Kenndaten: Alarm-Ausgang Eingang zum Starten und Stoppen der Datenaufzeichnung 3-V-Spannungsausgang	nur extern verfügbar	Art.-Nr. FY/020 Error	Art.-Nr. FY/100 Error	Art.-Nr. FY/160 Error
FlexConnector (nur zusammen mit den Gehäusen B22 und B23)	Passende FlexSensoren stehen unten zur Auswahl.	nur extern verfügbar	Art.-Nr. FX/020 Error	Art.-Nr. FX/100 Error	Art.-Nr. FX/160 Error

3. Wählen Sie die FlexSensoren.

Falls Sie einen FlexConnector ausgewählt haben oder bereits einen MSR145WD-Datenlogger mit einem FlexConnector besitzen, können Sie hier passende Sensoren bestellen. An den FlexConnector kann jeweils 1 wechselbarer FlexSensor angeschlossen werden.

Messgrösse / Mess-/Speicherrate	Technische Daten	Artikel‑Nr.
Temperatur 1/s bis alle 12 h	Messbereich: -40...+125 °C Max. Abweichung: ±0,1 °C (-25...+55 °C) ±0,3 °C (-40...+125 °C)	FXT9/160 Error
Relative Feuchte mit integrierter Temperatur 1/s bis alle 12 h	Messbereich: 0...100 % rel. Feuchte -40...+125 °C Max. Abweichung: ±2 % relative Feuchte (10...80 %, +25 °C) ±3 % relative Feuchte (80...100 %, +25 °C)	FXH3/160 Error
Flüssigkeitsdruck mit integrierter Temperatur 1/s bis alle 12 h Materialien in Medienkontakt: Rostfreier Stahl AISI 316L (DIN 1.4404 / 1.4435) O-Ringe: Viton® 70° Sh	Messbereich: -1000...3000 mbar relativ -20...+85 °C Max. Abweichung: ±30 mbar (1% FS)	FXP9/160 Error
	Messbereich: 0...3000 mbar absolut -20...+85 °C Max. Abweichung: ±30 mbar (1% FS)	FXP3/160 Error
	Messbereich: 0...30 bar absolut -20...+85 °C Max. Abweichung: ±0,3 bar (1% FS)	FXP4/160 Error
	Messbereich: 0...400 bar absolut -20...+85 °C Max. Abweichung: ±4 bar (1% FS)	FXP8/160 Error
	Messbereich: 0...1000 bar absolut -20...+85 °C Max. Abweichung: ±10 bar (1% FS)	FXP12/160 Error
3-Achsen-Beschleunigung mit Fast Peak (800 Hz) 1/s bis alle 12 h	Messbereich: -15...+15 g -20...+65 °C Max. Abweichung: ±0,15 g (0...5 g, +25 °C) ±0,25 g (5...10 g, +25 °C) ±0,45 g (10...15 g, +25 °C)	FXA4/160 Error
Licht 1/s bis alle 12 h	Messbereich: 0...83 000 lx Max. Empfindlichkeit bei 550 nm	FXL3/160 Error

4. Wünschen Sie eine Basisstation zur Übertragung der Messdaten an die MSR SmartCloud?

MSR-Basisstation (BLE-Box)	Beschreibung	Artikel-Nr.
	Die Empfängerbox ermöglicht die automatische Datenübertragung von mehreren MSR145WD Datenloggern via BLE/LAN in die MSR SmartCloud.	N10115 Error

5. Benutzung der MSR SmartCloud.

Die von der MSR Electronics GmbH verwaltete Cloud-Lösung speichert die von MSR Datenloggern gemessenen Werte in einer Datenbank. Via Web-Zugang zur MSR SmartCloud können Sie die Messwerte Ihrer MSR Datenlogger im laufenden Betrieb einsehen, verwalten und die Alarmfunktion nutzen. Bei der Bestellung Ihres MSR145WD Datenloggers erhalten Sie automatisch einen Freischaltcode für die MSR SmartCloud.

Artikel	Beschreibung
MSR SmartCloud	Kostenloser Zugang zur MSR SmartCloud für MSR145WD Datenlogger. Speicherplatz für max. 100 000 Messwerte. Datenspeicherung für bis zu 3 Monate.

6. Allgemeine technische Daten zum MSR145WD.

Speicherkapazität:	über 1 000 000 Messwerte
Taster:	Mit dem Taster setzen Sie Markierungen (Markerfunktion) oder starten und stoppen die Messung.
LED:
Blau: Rot: Gelb:	Anzeige Datenaufzeichnung Alarmanzeige Ladezustandsanzeige
Spannungsversorgung:	Lithium-Polymer-Akku, aufladbar über USB-Anschluss
OLED-Anzeige:	Kontrastreiches, brillantes OLED (organische Leuchtdiode)-Farbdisplay zur Anzeige von Daten und Grafiken, Auflösung 96 x 64 Pixel.
Interface:	USB, Bluetooth Low Energy
PC-Software:	Kostenlose Setup-, Reader-, Viewer- und Onlinesoftware (Windows 7/8/10) zur Erfassung und Auswertung der Daten. Sämtliche Messwerte lassen sich sowohl während der Messungen als auch nach ihrem Abschluss mittels USB schnell auf einen PC übertragen.
Betriebsbedingungen:
Temperatur:	-20...+65 °C
Optimale Lagerbedingungen:
Temperatur: Feuchte:	+5...+45 °C (ideale Lagerbedingungen für Batterie) 10...95 % relative Feuchte, nicht kondensierend
Normen:	Der MSR145WD entspricht der EU-Richtlinie RoHS / WEEE.

Ihre Auswahl:

Preis in CHF, netto:
Artikel-Nr.:

Überblick

Produkteigenschaften BLE-Datenlogger MSR145WD

Allgemeine Funktionen

Funk-Datenlogger (Bluetooth Low Energy) zur Überwachung von Temperatur, Feuchte, Flüssigkeitsdruck, Luftdruck, 3-Achsen-Beschleunigung, Dehnungsmessstreifen u.v.m.
interne Sensoren sowie bis zu fünf externe Sensoren (s. Konfigurator)
Flex-Connector für wechselbare Sensoren
über 1 Million Messwerte Speicherkapazität im internen Speicher
kostenlose MSR PC-Software zur Inbetriebnahme und zum Betrieb des Datenloggers
kostenpflichtiges Kommandozeileninterface CLI auf Anfrage erhältlich

Bluetooth-Funktionen

kostenlose MSR DataLogger-App für Mobilgeräte (ab Android 4.4+, iPhone 4S+, iPad 3+)
Basisstation (BLE-Empfängerbox) als Gateway verfügbar
Datenspeicherung ist auch gewährleistet, wenn der Funk ausfällt
MSR SmartCloud: Messdaten online abrufen, auswerten, exportieren; Alarmmeldung bei Grenzwertüberschreitung

Technische Daten

Technische Informationen zu den Sensoren, Gehäuse und Akkus

Sämtliche Angaben finden Sie im Konfigurator.

Allgemeine technische Daten zum MSR145WD Bluetooth-Datenlogger

Speicherkapazität:	über 1'000'000 Messwerte
Taster:	Mit dem Taster können Sie das Display, das Funk-Modul und die Datenaufzeichnung ein- bzw. ausschalten.
LED:	Blau: Anzeige Datenaufzeichnung Rot: Alarmanzeige Gelb: Ladezustandsanzeige
Spannungsversorgung:	Lithium-Polymer-Akku, aufladbar über USB-Anschluss
OLED-Anzeige:	kontrastreiches, brillantes OLED (organische Leuchtdiode)-Farbdisplay zur Anzeige von Daten und Grafiken, Auflösung 96 x 64 Pixel.
Interface:	USB, Bluetooth Low Energy
Betriebsbedingungen:
Temperatur:	-20…+65 °C
Optimale Lagerbedingungen:
Temperatur: Feuchte:	+5 °C...+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend
Normen:	Der MSR145WD entspricht der EU-Richtlinie RoHS/WEEE.

Downloads

Software

Unsere Software wird mit Microsoft Defender auf Viren geprüft.

MSR pc software (standard) (2023-05-25, v6.09.01, MD5: fd6360125328dd1707688238095543b3), ab Windows 7

Wir empfehlen Ihnen, die Firmware Ihres Datenloggers stets mit der neuesten Version auf dem aktuellen Stand zu halten:

MSR145WD firmware update (2023-09-28, v2.86, MD5: 774135fea5edf8a48c0c04c806a6f4ce)
BLE (145WD) firmware update (2020-01-07, v2.05, MD5: dbe395cd949d8830578b0cfb16688ffd)

Hinweis: Für Datenlogger des Typs MSR145WD mit 900 mAh-Akku, Firmware-Version v2.50 - v.2.54, ist eine Firmware-Aktualisierung mit der neusten Version notwendig, damit die Akku-Laufzeit gewährleistet ist.

DataLogger-App

Anleitung

Kurzanleitung MSR145WD (2019-08-23)

Datenblätter

Zertifikate

FAQ – Häufig gestellte Fragen

Anwendungen

Der mit der Nahbereich-Funktechnik Bluetooth Low Energy ausgestattete MSR145WD eignet sich ideal für Anwendungen, bei welchen Messdaten von schwer zugänglichen Stellen drahtlos überwacht werden müssen.

So kann der Bluetooth-Logger beispielsweise eingesetzt werden, um mittels Beschleunigungssensor Rotationen an einer arbeitenden Maschine aufzuzeichen oder mittels Temperatur- und Feuchtesensoren die entsprechenden Werte in einer abgeschlossenen (Museums-) Vitrine zu messen und zu dokumentieren.

BLE gewährleistet dem Anwender die sofortige und ortsunabhängige Datenvisualisierung. Mithilfe der App können aktuelle und zuletzt gespeicherte Messwerte jederzeit auf dem Smartphone abgerufen, via MSR SmartCloud Alarmmeldungen empfangen sowie bei Bedarf Daten von mehreren MSR145WD Datenloggern mit einem Team geteilt werden.

Anwenderberichte zum MSR145WD finden Sie auf der Website der Herstellerfirma MSR Electronics GmbH:
