MSR385WD Funk-Datenlogger • Wireless-Mess-System • Sendemodule für Temperatur, Luftfeuchtigkeit, Luftdruck • LTE-/GSM-/LAN-Terminal • MSR SmartCloud

Lieferzeit: 5-10 Arbeitstage
Stellen Sie sich Ihren gewünschten Datenlogger aus einer Vielzahl von Optionen individuell zusammen!
Artikelnummer
MSR385WD

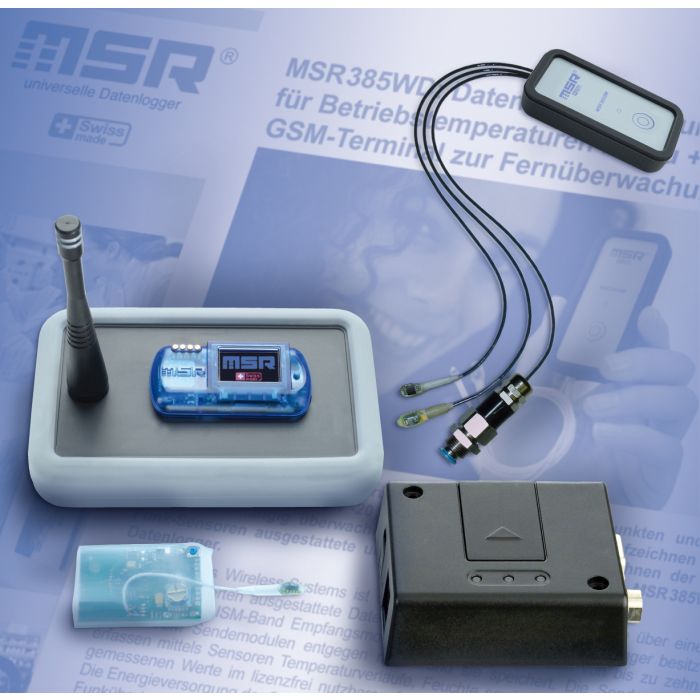

MSR385WD Funk-Datenlogger · Betriebstemperaturen bis zu +125°C · ideal zur Fernüberwachung von Klimawerten

Wireless-Mess-System: Datenlogger mit ISM-Band-Empfangsmodul, Sendemodule, LTE-/GSM-/LAN-Terminal, MSR SmartCloud. Je nach Sendemodul, Häufigkeit der Messungen und Sendeintervall wird die Energieversorgung der Sendemodule für über 10 Jahre gewährleistet.

MSR385WD: Datenlogger mit Funk-Sensoren für Betriebstemperaturen bis zu +125 °C und optionalem GSM-/LAN-Terminal zur Fernüberwachung

Temperatur, Feuchte und Druck an verschiedenen Messpunkten, an unzugänglichen Orten und bei Betriebstemperaturen von -20 °C bis zu +125 °C permanent aufzeichnen und via Cloud standortunabhängig überwachen: Diese Möglichkeiten bietet Ihnen der mit Funk-Sensoren ausgestattete und mit GSM-/LAN-Terminal erhältliche MSR385WD Datenlogger.

Temperaturfeste Sendemodule MSR385SM zur Langzeiterfassung von Messwerten

Die MSR385SM Sendemodule erfassen mittels Sensoren Temperaturverläufe, Feuchte sowie Druck und senden die gemessenen Werte in einem lizenzfrei nutzbaren ISM-Band an den MSR385WD Datenlogger. Aufgrund ihrer Wärmbeständigkeit erlauben die Sendemodule – je nach Gehäusetyp – messtechnische Anwendungen selbst bei hohen Arbeitstemperaturen von bis zu +125 °C. Dank dem kompakten Gehäuse können sie auch an schwer zugänglichen Stellen platziert werden, beispielsweise in arbeitenden Maschinen oder unauffällig in Vitrinen von Museen. Ein optimiertes Power-Management sorgt dafür, dass die Energieversorgung der Mini-Sendemodule je nach Häufigkeit der Messungen und Funkübertragungen für bis zu 10 Jahre gewährleistet wird.

Datenlogger MSR385WD: Empfangsstation mit GSM-/LAN- und USB-Schnittstelle

MSR385WD Wireless-Mess-System von MSR Electronics: Messdaten sind via GSM-Terminal aus der MSR SmartCloud abrufbar. Herzstück des neuen Wireless-Mess-Systems von MSR ist der mit einer Speicherkapazität von über einer Million Messwerten ausgestattete Datenlogger MSR385WD. Dieser Mehrkanal-Datenlogger besitzt ein integriertes ISM-Band Empfangsmodul, über das er die Daten von bis zu zehn MSR385SM Sendemodulen entgegennimmt und sie speichert. Die Spannungsversorgung des Datenloggers erfolgt über den USB-Anschluss; ein autonomer Betrieb ist mit dem integrierten Li-Po-Akku mit 2400 mAh für die Dauer von bis zu zwei Tagen möglich. Ein Flash-Speicher sorgt für Datensicherheit bei Stromausfall. Für einfache "Vor-Ort-Abfragen" der Messwerte aus den Sendemodulen steht Ihnen das farbige OLED-Display des Datenloggers zur Verfügung.

Ideal für Fernüberwachungen: Messdaten aus der MSR SmartCloud abrufen

Mit der MSR SmartCloud können die aktuellen Messwerte von mehreren Datenloggern jederzeit via Web-Browser eingesehen, analysiert und über längere Zeiträume gespeichert werden. Die Alarmfunktion sorgt dafür, dass Sie bei einer allfälligen Grenzwertverletzung umgehend per E-Mail benachrichtigt werden. Die vom Datenlogger aufgenommenen Messwerte der kleinen Funk-Sendemodule können entweder via USB-Schnittstelle ausgelesen und mit der MSR-PC-Software zur Datenanalyse weiter verarbeitet werden. Oder aber Sie nutzen das optionale GSM- oder LAN-Terminal, um den Zugang zum Mobilfunknetz zu erhalten und die Daten zwecks Fernüberwachung in einem individuell einstellbaren Intervall an die „MSR SmartCloud“ zu übertragen. Der webbasierte Cloud-Service von MSR erlaubt dem Nutzer die Speicherung der vom GSM-/LAN-Terminal des Loggers übermittelten Messdaten auf einem Server via Internet. So können Messdaten nicht nur standortunabhängig mit jedem beliebigen PC mit Internetanschluss abgerufen und beobachtet werden; via „MSR SmartCloud“ können bei Grenzwertverletzungen auch Alarmmeldungen empfangen sowie bei Bedarf die Daten von mehreren MSR-Datenloggern mit weiteren Personen geteilt werden.

Stellen Sie sich jetzt Ihren gewünschten MSR385WD zusammen!

Mit ein paar wenigen Klicks können Sie sich hier Ihren gewünschten Funk-Datenlogger zusammenstellen und uns Ihre Bestellung senden. Wenn Sie mehrere Sendemodule mit verschieden Konfigurationen benötigen, so senden Sie uns bitte für jede einzelne Konfiguration eine separate Bestellung. Den unter Punkt 3 wählbaren Datenlogger brauchen Sie in diesem Fall nur einmal auszuwählen. Sie können auch jederzeit Sendemodule oder Datenlogger unabhängig voneinander nachbestellen.

  1. Wählen Sie den Temperaturbereich und das Gehäuse des Sendemoduls MSR385SM.
  2. Wählen Sie die Sensoren des Sendemoduls MSR385SM.
  3. Wählen Sie hier den Funk-Datenlogger MSR385WD.
  4. Wünschen Sie ein GSM-/LAN-Terminal zur Übertragung der Messdaten an die MSR SmartCloud?
  5. Benutzung der MSR SmartCloud.

1. Wählen Sie den Temperaturbereich und das Gehäuse des Sendemoduls MSR385SM.

Die Höhe der Temperatur, welcher Sie das Sendemodul aussetzen werden, bestimmt die Beschaffenheit dessen Gehäuses. Wählen Sie deshalb bitte hier als erstes das Gehäuse für den gewünschten Temperaturbereich. Hierbei handelt es sich nur um das Sendemodul – den eigentlichen Datenlogger können Sie in Schritt 3 wählen.

Temperatur-
bereich
Gehäuse und Akku Abbildung Abmessungen
& Gewicht
Medium Artikel‑Nr.
-20...+125 °C Silikonschlauch,
Li-SOCl2-Batterie
800 mAh,
nicht vergossen, IP 60
Für Betriebstemperaturen von -20 °C bis zu +125 °C: Sendemodul MSR385SM im Silikonschlauch mit Li-SOCl2-Batterie 800 mAh, nicht vergossen, IP 60 35 x 25 x 55 mm (B x H x L)
ca. 25 g
Luft 385SMB63
Error
Silikonschlauch,
Li-SOCl2-Batterie
800 mAh, vergossen,
wasserfest IP 67
Für Betriebstemperaturen von -20 °C bis zu +125 °C: Sendemodul MSR385SM im Silikonschlauch mit Li-SOCl2-Batterie 800 mAh, vergossen, wasserfest IP 67 35 x 25 x 55 mm (B x H x L)
ca. 40 g
Luft,
div. Flüssigkeiten
385SMB64
Error
-20...+85 °C ABS-Gehäuse,
wechselbare Li-SOCl2-
Batterie 3600 mAh
(> 10 Jahre bei
15-Min.-Sendeintervall),
externe Antenne,
nicht vergossen, IP 64
Für Betriebstemperaturen von -20 °C bis zu +65 °C: Sendemodul MSR385SM im ABS-Kunststoffgehäuse mit Akku 260 mAh, nicht vergossen, IP 60 60 x 33 x 80 mm (B x H x L)
Antennenlänge: 93 mm
ca. 120 g
Luft 385SMB66
Error
-20...+65 °C ABS-Gehäuse,
Akku 260 mAh,
nicht vergossen, IP 60
Für Betriebstemperaturen von -20 °C bis zu +65 °C: Sendemodul MSR385SM im ABS-Kunststoffgehäuse mit Akku 260 mAh, nicht vergossen, IP 60 38 x 15 x 78 mm (B x H x L)
ca. 45 g
Luft 385SMB65
Error

Technische Daten Sendemodul MSR385SM

Frequenzbereich: Lizenzfreier Frequenzbereich 868 MHz (EU-Version)
bzw. 915 MHz (US-Version, auf Anfrage).
Reichweite: Bis 500 m (im Freien).
LED: Rot, bei Tastendruck Zustandsrückmeldung, On/Off, Messintervalle setzen.
Spannungsversorgung:   Li-Po-Akku 260 mAh oder Li-SOCl2-Batterie 800 mAh oder Li-SOCl2-Batterie 3600 mAh. Das Laden des Akkus erfolgt über den USB-Anschluss. Stromsparend durch optimiertes Power-Management.
Betriebsbedingungen: -20...+125 °C, im ABS-Gehäuse -20...+65 °C bzw. +85 °C.
Lagerbedingungen:
  • +5 °C…+45 °C (ideale Lagerbedingungen für Batterie).
  • 10…95 % relative Feuchte, nicht kondensierend.

2. Wählen Sie die Sensoren des Sendemoduls MSR385SM.

Sie können das Sendemodul mit bis zu drei verschiedenen internen oder externen Sensoren ausstatten lassen. Die Auswahl der Sensoren und Kombinationen wird kontinuierlich ausgebaut.

Sensor /
Mess-/Speicherrate
Messbereich des Sensors /
Genauigkeit
Interner
Sensor
Externer Sensor (nach Kabellänge)
0,20 m 1,00 m 1,60 m
Temperatur

1 s, 10 s, 1 min, 15 min, 1 h
-40...+125 °C
±0,2 °C (-10...+50 °C)
±1 °C (-40...+125 °C)
Art.-Nr. T5
Error
Art.-Nr. FT5/020
Error
Art.-Nr. FT5/100
Error
Art.-Nr. FT5/160
Error
Relative Feuchte
mit integrierter Temperatur

1 s, 10 s, 1 min, 15 min, 1 h
0...100 % rel. Feuchte
-40...+125 °C

±1,8 % rel. Feuchte
(10...85 %, 0...+40 °C)
±4 % rel. Feuchte
(85...95 %, 0...+40 °C)
Art.-Nr. H2
Error
Art.-Nr. FH2/020
Error
Art.-Nr. FH2/100
Error
Art.-Nr. FH2/160
Error
Luftdruck absolut

1 s, 10 s, 1 min, 15 min, 1 h
10...1100 mbar absolut
-40...+125 °C

±2,5 mbar
(750...1100 mbar abs.,
0...+85 °C)
Art.-Nr. P6
Error
Art.-Nr. FP6/020
Error
Art.-Nr. FP6/100
Error
Art.-Nr. FP6/160
Error
10...2000 mbar absolut
-40...+85 °C

±2 mbar
(750...1100 mbar absolut,
+25 °C)
Art.-Nr. P5
Error
Art.-Nr. FP10/020
Error
Art.-Nr. FP10/100
Error
Art.-Nr. FP10/160
Error
0...14 bar absolut
-20...+85 °C

±40 mbar
(1...10 bar abs., 0...+40 °C)
Art.-Nr. P7
Error
Art.-Nr. FP7/020
Error
Art.-Nr. FP7/100
Error
Art.-Nr. FP7/160
Error

3. Wählen Sie hier den Funk-Datenlogger MSR385WD.

Falls Sie bereits einen MSR385WD Datenlogger besitzen und ausschliesslich Sendemodule nachbestellen möchten, so brauchen Sie hier nichts zu wählen.

Allgemeine technische Angaben zum Funk-Datenlogger MSR385WD Artikel-Nr.
Funk-Datenlogger MSR385WD mit integriertem ISM-Band-Empfangsmodul: Empfängt und speichert die Messdaten von bis zu 10 Sendemodulen (MSR385SM).

Der im 868-MHz-ISM-Band (EU-Version) bzw. 915 MHz (US-Version, auf Anfrage) arbeitende Datenlogger empfängt und speichert die Messdaten von bis zu zehn MSR385SM Sendemodulen. Flash-Speicher für Datensicherheit bei Stromausfall. Brillantes, kontrastreiches OLED (organische Leuchtdiode)-Farbdisplay.

Masse: Gehäuse ohne Antenne: 75 x 25 x 120 mm (B x H x L)
Antennenlänge: 85 mm
Speicherkapazität: Über 1 000 000 Messwerte.
Spannungsversorgung:   Über USB-Anschluss (2 Tage autonomer Betrieb mit integriertem Li-Po-Akku 2400 mAh möglich).
LED:
  • Blau: Anzeige Datenaufzeichnung
  • Rot: Alarmanzeige
  • Gelb: Ladezustandsanzeige
Taster: Zum Bedienen der Menu-Funktionen der OLED-Anzeige.
Interface: USB, GSM.
PC-Software: Kostenlose Setup-, Reader-, Viewer- & Onlinesoftware zur Datenerfassung und -auswertung (Windows 7/8/10).
Betriebsbedingungen: -20 °C bis +65 °C.
Lagerbedingungen:
  • +5...+45 °C (ideale Lagerbedingungen für Batterie)
  • 10...95 % relative Feuchte, nicht kondensierend
Normen: Der MSR385WD entspricht der EU-Richtlinie RoHS / WEEE.
385WDB61
Error

4. Wünschen Sie ein Terminal zur Übertragung der Messdaten in die MSR SmartCloud?

Sie benötigen ein GSM-Terminal mit SIM-Karte, wenn Sie die Messdaten via Mobilfunknetz in die MSR SmartCloud senden möchten. Um die Messdaten via LAN in die MSR SmartCloud zu übertragen, benötigen Sie ein LAN-Terminal.

Artikel Beschreibung Artikel-Nr.

GSM-Terminal

GSM-Terminal zur Übertragung der Messdaten vom MSR385WD Datenlogger an die MSR SmartCloud.

GSM-Terminal, inkl. Kurz-Antenne und Verbindungskabel. Die SIM-Karte für das GSM-Terminal kann separat im Starterpaket bestellt werden.

GSM/GPRS-Frequenzband:   Dual Band (900/1800 MHz, EU-Version)
Abmessung: 66 x 26 x 77 mm (B x H x L)
Gewicht: 80 g
Betriebsbedingungen: -30 °C...+75 °C
Spannungsversorgung: über MSR385WD
N10109
Error

GSM-Antenne

Externe Magnetfussantenne mit 2 m Kabel.

N10112
Error

SIM-Karte
(EU-Version)

  • 1 SIM-Karte
  • Mobilfunkdatenübertragung zur MSR SmartCloud für 12 Monate
N10111
Error

Verlängerung
(EU-Version)

  • Mobilfunkdatenübertragung zur MSR SmartCloud für weitere 12 Monate
N10113
Error



Artikel Beschreibung Artikel-Nr.

LAN-Terminal

GSM-Terminal zur Übertragung der Messdaten vom MSR385WD Datenlogger an die MSR SmartCloud.

Die MSR Basisstation (LAN-Box) ermöglicht die automatische
Datenübertragung vom MSR385WD Datenlogger via LAN in die MSR SmartCloud.

N10110
Error

5. Benutzung der MSR SmartCloud.

Die von der MSR Electronics GmbH verwaltete Cloud-Lösung speichert die von MSR Datenloggern gemessenen Werte in einer Datenbank. Via Web-Zugang zur MSR SmartCloud können Sie die Messwerte Ihrer MSR Datenlogger im laufenden Betrieb einsehen, verwalten und die Alarmfunktion nutzen. Bei der Bestellung Ihres MSR385WD Datenloggers erhalten Sie automatisch einen Freischaltcode für die MSR SmartCloud.

Artikel Beschreibung
MSR SmartCloud Kostenloser Zugang zur MSR SmartCloud für MSR385WD Datenlogger.
Speicherplatz für max. 100 000 Messwerte. Datenspeicherung für bis zu 3 Monate.

Ihre Auswahl:

Preis:
Artikel-Nr.:

Produkteigenschaften Wireless-Mess-System MSR385WD

Funktionen Datenlogger MSR385WD

  • Funk-Datenlogger mit Empfangsmodul im 868-MHz-ISM-Band (EU-Version), (915 MHz US-Version, auf Anfrage)
  • empfängt und speichert Daten von bis zu zehn MSR385SM Sendemodulen
  • über 1 Million Messwerte Speicherkapazität
  • Flash-Speicher für Datensicherheit bei Stromausfall
  • Interface für LTE und USB
  • brillantes, kontrastreiches OLED (organische Leuchtdiode)-Farbdisplay
  • Spannungsversorgung über USB-Anschluss, 2 Tage autonomer Betrieb mit integriertem Li-Po-Akku 2400 mAh möglich
  • kostenlose MSR PC-Software zur Inbetriebnahme und zum Betrieb des Datenloggers

Funktionen Sendemodule MSR385SM

  • pro Sendemodul bis zu drei interne oder externe Temperatur-, Feuchte- oder Luftdruck-Funksensoren
  • Sendemodule für Betriebstemperaturen bis zu +125 °C verfügbar
  • je nach Sendemodul, Häufigkeit der Messungen und Sendeintervall ist die Energieversorgung der Sendemodule für über 10 Jahre gewährleistet
  • Frequenzbereich: lizenzfreier Frequenzbereich 868 MHz (EU-Version), bzw. 915 MHz (US-Version, auf Anfrage)
  • bis 500 m Reichweite im Freien

Optionen:

  • LTE/GSM-Terminal mit SIM-Karte, Kurz-Antenne und Verbindungskabel zur Übertragung der Messdaten vom Datenlogger via Mobilfunknetz in die MSR SmartCloud
  • MSR Basissation (LAN-Box) zur Übertragung der Messdaten vom Datenlogger via LAN in die MSR SmartCloud
  • MSR SmartCloud: Messdaten online abrufen, auswerten, exportieren; Alarmmeldung bei Grenzwertüberschreitung

Technische Informationen zu den Sendemodulen, den Sensoren, Gehäuse und Akkus

Sämtliche Angaben finden Sie im Konfigurator.

Allgemeine technische Daten zum MSR385WD Funk-Datenlogger



Speicherkapazität:

über 1'000'000 Messwerte

Taster: Zum Bedienen der Menu-Funktionen der OLED-Anzeige.
LED:


Blau: Anzeige Datenaufzeichnung
Rot: Alarmanzeige
Gelb: Ladezustandsanzeige

Spannungsversorgung:

Lithium-Polymer-Akku 2400 mAh, aufladbar über USB-Anschluss

OLED-Anzeige: kontrastreiches, brillantes OLED (organische Leuchtdiode)-Farbdisplay zur Anzeige von Daten und Grafiken, Auflösung 96 x 64 Pixel.
Interface: USB, LTE/GSM
Betriebsbedingungen:
Temperatur: -20…+65 °C
Optimale Lagerbedingungen:
Temperatur:
Feuchte:
+5 °C...+45 °C (ideale Lagerbedingungen für Batterie)
10…95 % relative Feuchte, nicht kondensierend
Normen:

Der MSR385WD entspricht der EU-Richtlinie RoHS/WEEE.
