MSR175Pro Transport-Datenlogger für Schock- und Stossüberwachung ±10/±20/±40 g • Temperatur, Luftfeuchtigkeit, Luftdruck, Licht • Signalfilterung
Robuster Transport-Datenlogger zur Erfassung von Schockereignissen sowie Temperatur-, Feuchte-, Luftdruck- und Lichtverläufen

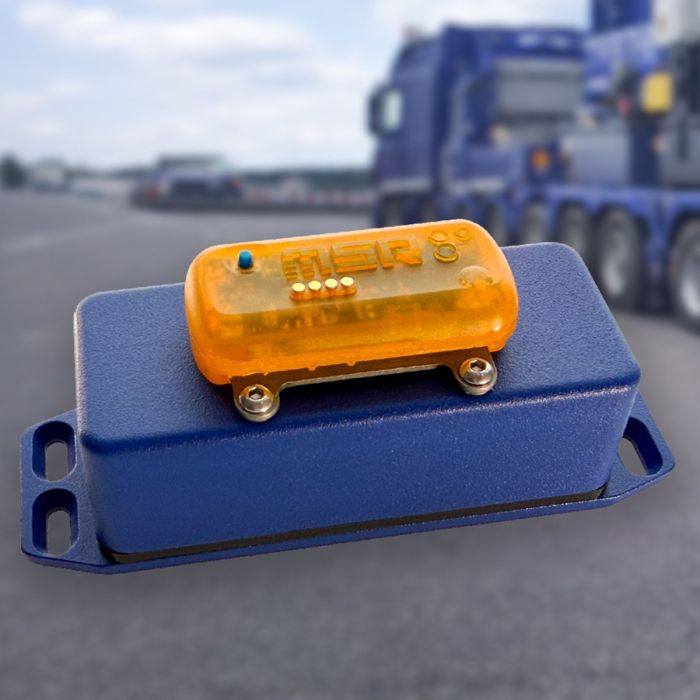

MSR175Pro Datenlogger mit 3-Achsen-Beschleunigungssensor, Messbereich ±10/±20/±40 g sowie Temperatur-, Luftdruck, Luftfeuchtigkeit und Lichtsensoren.
MSR175Pro: Transport-Datenlogger zur Überwachung von Schock/Stoss, Temperatur, Luftfeuchtigkeit, Luftdruck und Licht
Der MSR175Pro ist für Transformatoren- und Schwerlasttransporte ausgelegt und erfasst hochdynamische Beschleunigungsereignisse mit kurzen Stossimpulsen sowie Temperatur-, Luftfeuchte-, Luftdruck- und Lichtverläufe mit hoher Messzuverlässigkeit.
Die aufgezeichneten Messdaten ermöglichen eine quantifizierbare Bewertung mechanischer Transportbeanspruchungen und dienen als belastbare Grundlage für Schadensanalysen und Qualitätsnachweise.
Produkteigenschaften MSR175Pro, Typ 175B54T6H3P5AA6L3PRO
Zuverlässige Schock- und Klimaüberwachung für Schwerlasttransporte
- integrierter, im Gehäuse verbauter 3-Achsen-Beschleunigungssensor, Messbereich wahlweise ±10 g, ±20 g oder ±40 g
- einstellbare Mess- und Speicherrate: 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz
- mehrere Schock-Messmodi
- Verwendung von Anti-Aliasing-Filter und Dezimationsfilter
- Hochpass-Filter zur Entfernung der statischen Beschleunigung (Erdbeschleunigung)
- Schock-Schwellwerte ab 0,5 g stufenweise einstellbar
- je 1 interner Temperatur-, Feuchte-, Druck- und Lichtsensor, Mess-/Speicherrate 10 Min./30 Min.
- auswechselbare Li-SOCI2Batterie, Batterielaufzeit mind. 2 Jahre
- farbige LED zur Statusindikation
Intelligente Datenspeicherung
- Schock-Schwellwerte ab 0,5 g stufenweise einstellbar
- Über 2 Millionen Messwerte Speicherkapazität
- Ringspeicher für bis zu 1'000 Schockereignise
- separater, nicht überschreibbarer Zusatzspeicher für relevante Schockereignisse oberhalb eines zweiten Schwellwerts
- MSR175-Software-Paket mit Dashboard-Software zur einfachen Inbetriebnahme des Datenloggers, MSR ReportGenerator zur automatischen Reporterstellung und MSR ShockViewer zur detaillierten Analyse von Schockereignissen
Weitere Fragen? Kontaktieren Sie uns!
| Gehäuse: | PC-Designgehäuse, vergossen, IP65 |
| Abmessung & Gewicht: | 49 x 39 x 122 mm (B x H x L), ca. 180 g |
|
Speicherkapazität: |
über 2'000'000 Messwerte |
|
Schockereignisse: |
1'000 im Ringspeicher + 1'000 im Zusatzspeicher |
| Medium: | Luft |
| Farbe: | Bernstein, Blau |
| Taster: | Messung starten/Status abfragen |
| Spannungsversorgung: | auswechselbare Li-SOCI2-Batterie (SAFT LSH 14 3.6 V, 5.8 Ah), Batterielaufzeit mindestens 2 Jahre. |
| Interface: | USB |
| PC-Software: |
MSR175-Dashboard-Software, MSR ReportGenerator, MSR ShockViewer (Basis-Version) Anforderungen an den PC: ab Windows 7, USB-Schnittstelle |
| Betriebsbedingungen: | |
| Temperatur: | -20...+65 °C |
| Optimale Lagerbedingungen: | |
| Temperatur: Feuchte: |
+5 °C...+45 °C (ideale Lagerbedingungen für Batterie) 10...95 % relative Feuchte, nicht kondensierend |
| Normen: | Der MSR175Pro entspricht der EU-Richtlinie RoHS / WEEE. |
| Messgrösse | Messbereich | Genauigkeit (max. Abweichung) | Mess-/Speicherrate |
|---|---|---|---|
| 3-Achsen-Beschleunigung | ±10 g, ±20 g, ±40 g (-20...+65 °C) |
|
4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz |
| Temperatur | -20…+65 °C | ±0,5 °C (-10…+65 °C) | 10 Min./30 Min. |
| Relative Feuchte |
0…100 % rel. Feuchte | ±2 % rel. Feuchte (10…85 %, 0…+40 °C) ±4 % rel. Feuchte (85…95 %, 0…+40 °C) |
10 Min./30 Min. |
| Luftdruck | 0…2000 mbar absolut |
±2,5 mbar (750…1100 mbar absolut, +25 °C) |
10 Min./30 Min. |
| Licht | 0…83’000 lx | max. Empfindlichkeit bei 550 nm | 10 Min./30 Min. |
| Lage |
Zur Lageerfassung wird alle 10 Min. / 30 Min. in allen 3 Achsen die statische Beschleunigung gemessen und gespeichert. |
||
Software
Unsere Software wird mit Microsoft Defender auf Viren geprüft.
- MSR175 pc software (2026-06-24, v1.02.59, MD5: b4bf176a9934aa7e10e180ce88910169)
Wenn Sie bereits eine ältere Version der MSR175-Software auf Ihrem Computer installiert haben, deinstallieren Sie diese bitte zuerst. Danach können Sie die aktuelle MSR175-Software installieren.
- MSR175 firmware update (2023-07-17, v1.32, MD5: 823e6270eee80d77b4e15aa60ca498f8)
Anleitungen
- Kurzanleitung MSR175Pro
- Montageempfehlung MSR Schock- und Vibrations-Datenlogger (PDF)
- Video-Tutorials (EN) zum MSR175 Dashboard.
- Video-Tutorial (EN) zum MSR ShockViewer
Datenblatt
Zertifikate
- ANA Cargo, Japan, confirmed electronic device list
- Cargolux, approved electronic monitoring devices
- JAL Cargo, Japan, list of approved electronic devices
- RTCA DO-160G ENVIRONMENTAL CONDITIONS AND TEST PROCEDURES FOR AIRBORNE EQUIPMENT SECTION 21, Cat. H
- Zertifikate Saft LSH14
